【成都戴尔存储总代理】部署 NVMe IP SAN 可以显着提高工作负载性能已不是什么秘密，但手动发现和配置开销可能会非常大且耗时。传统的直接发现方法需要明确了解所有主机、子系统 NVMe 限定名称 (NQN) 和接口 IP 地址。这在较小的网络中不是什么大问题。但是，使用直接发现方法在大型企业环境中收集和配置此信息可能很乏味且容易出错。
在结构中实施集中式发现控制器 (CDC) 是直接发现模型的替代方案。CDC 是一种发现机制，主机可以使用它来“自动”确定主机可以访问结构上的哪些子系统。
作为与其他行业领导者组成的 NVM Express 组织联盟的一部分，Dell Technologies 发起了一项构建 CDC 的倡议，该 CDC 为基于以太网的 NVM-oF（尤其是 NVMe/TCP）提供类似光纤通道的体验。该解决方案简化了 NVMe/TCP 生态系统组件——SmartFabric 存储软件 (SFSS) 的验证和自动化发现。SFSS 的价值在于它简化了企业环境中 NVMe/TCP 连接的主机和子系统之间的存储发现、注册和配置。
Dell SmartFabric 存储软件是 NVMe/TCP 的简单按钮
戴尔深知 NVMe SSD 在现代数据中心中的重要性。存储密度不断增加，带来了新的部署和管理挑战。我们的实验室中有 PowerStore，并且有机会试用 SFSS，发现设置和管理我们的小型存储环境很简单。
PowerStore 从一开始就高度关注 NVMe 技术，并继续推动 NVMe 技术的全面采用。PowerStore 采用全 NVMe 媒体架构，引领端到端 NVMe 网络技术，提供 NVMe/FC 和 NVMe/TCP。最近添加的 100GbE 使 NVMe/TCP 作为光纤通道的高性能 IP 替代品更具吸引力。
更新后的 PowerStore 平台最多可支持三个 24 盘位 NVMe 扩展架。如果单个设备中的 93 个驱动器不能满足存储要求，则可以将最多四个新型号集群起来以支持多达 372 个驱动器。考虑在 NVMe/TCP 环境中手动管理许多可以连接到该大小的 PowerStore 系统的主机。
鉴于光纤通道易于安装，大部分发现和管理工作都在后台执行。现在，SFSS 为不愿意迁移到 NVMe/TCP 的客户提供了一种可靠的工具，以简化从光纤通道到 IP 的迁移。
拥有现有 iSCSI 网络的客户可能已经拥有 NVMe/TCP 所需的一切，在许多情况下这可以是纯软件转换。戴尔一直强调，客户可以使用 SFSS 进行增量迁移，以实现快速的概念验证部署，然后甚至可以在最大的环境中轻松推出该技术。
Dell SmartFabric 存储软件消除了手动管理主机与适当的基于阵列的发现控制器之间的连接、监控连接和修复任何连接故障的挑战。使用 SFSS，主机和子系统自动发现 SFSS 实例，向其注册并建立通信。管理员像使用光纤通道一样通过分区配置主机和子系统关系。
使用 SFSS 部署 PowerStore存储 平台可以消除大规模实施过程中的猜测。尽管目前的重点是 PowerStore 和大型部署，但 SFSS 在 PowerEdge 和 PowerMax 作为端点和一些第三方平台上得到支持。在使用 Dell PowerSwitches 时，SFSS 还支持 IP 结构。借助戴尔的许可模式，客户可以从基本的 48 端点许可开始，然后逐步增长。与往常一样，有关互操作性的具体问题可咨询您的 Dell Technologies 代表。
Dell SmartFabric 存储软件减轻了部署开销
SmartFabric 存储软件建立在 Dell Storage Center 操作系统之上，提供了一个简单易用的界面来配置和管理存储。SFSS 消除了将每个主机接口一一配置到每个存储接口的需要。相反，主机和子系统会自动发现 SFSS 实例并向其注册。然后 SFSS 帮助建立主机和子系统之间的通信。与光纤通道一样，客户可以通过分区配置主机和子系统关系。
尽管 FC 成本更高，但许多大型企业更喜欢它，因为它易于安装、部署和管理。有了 SFSS，推出基于 IP 的存储技术的困难不再是问题，而且还有潜在的成本节约和提高性能的额外优势。根据戴尔的内部数据，在某些情况下，部署以太网的成本比 FC 低 89%。此外，像 SFSS 这样的基于标准的发现服务是对边缘和云等其他常见操作环境的奖励。
SFSS 旨在利用 NVMe/TCP 规范（使 NVMe 设备能够通过标准以太网连接的协议）来提供低延迟、高带宽的存储解决方案。这提供了一个高度可扩展的解决方案，非常适合现代和新兴应用程序。
戴尔的 SmartFabric 存储软件数据中心网络架构支持创建高度可编程和可扩展的网络。该解决方案基于一个集中式控制器，该控制器抽象出底层物理网络并允许将其作为单个逻辑实体进行管理。这使管理员能够快速轻松地配置和管理网络资源，同时降低网络管理的复杂性。
Dell SmartFabric 存储软件部署指南 是一份简明、详细的文档，描述了启动和运行 SFSS 的步骤。该指南在具有特定主题的章节中提供，让您可以选择适用于已部署解决方案的部分。或者，可以选择以 PDF 格式下载整个指南。
高性能、可扩展、安全的存储解决方案
SmartFabric 存储软件旨在为企业提供高性能、可扩展且安全的存储解决方案。该软件建立在分布式横向扩展架构之上，可以动态扩展以满足企业网络不断变化的需求。此外，SFSS 还提供了多项可为企业网络增值的功能和优势，包括：
• 性能：SFSS 专为高性能环境而设计，使企业能够快速轻松地存储和访问大量数据。
• 可扩展性：该软件建立在分布式、横向扩展的架构之上，可以轻松扩展以满足企业网络不断变化的需求。
• 安全性：SFSS 包含多种安全功能，例如数据加密和身份验证，有助于保护企业数据。
• 可靠性：该软件专为可靠性而设计，为企业提供在需要时可用的存储解决方案。
• 简单性：SmartFabric 存储软件易于使用，是需要易于实施和管理的存储解决方案的企业的理想选择。
• 轻松高效的管理：分区使管理员可以更好地控制主机的查看内容和操作。这只是使管理更轻松、效率更高的众多功能之一。
SFSS 为从主机到存储阵列的端到端 NVMe/TCP 存储提供完整的解决方案，具有管理和扩展 NVMe/TCP 基础设施的易于使用的功能。SFSS 管理流量发生在带外并且不使用存储数据路径。
Dell SmartFabric 存储软件 – 工作原理
Dell SFSS 是一种基于标准的 NVMe/TCP 集中发现控制器，可提供类似于光纤通道的自动发现、端点管理和分区服务。SFSS 作为独立 VM 部署在 ESXi 或 Linux KVM 外部服务器平台上，并预先打包了独立部署所需的所有映像/包。
除了 Web UI 之外，SFSS 还可以通过 OpenManage Network Integration (OMNI) vCenter 插件、SFSS CLI、RestAPI 和 Ansible 进行配置。
SFSS 有三种典型的部署拓扑：
专用 NVMe IP SAN——一个物理上独立的网络，专用于存储流量，并与运行工作负载和应用程序的 IP LAN 流量分开。
专用双 NVMe IP SAN – 使用气隙交换机或叶脊 IP 结构。
融合 NVMe IP LAN/SAN – 用于 LAN 和 SAN 流量的单一 IP 结构基础设施。
除了小型部署中的融合 NVMe IP LAN/SAN 之外，SFSS 在如下所示的大规模融合 NVMe IP LAN/SAN 环境中表现良好。
戴尔 SFSS AutoPOD
为了帮助客户更多地了解 SFSS，戴尔创建了一个演示实验室，供用户亲身体验物理环境。AutoPOD 允许用户部署和配置 SFSS，包括网络、CDC、发现和注册 PowerStore，以及创建 NVMe/TCP 结构。AutoPOD 包括创建和配置卷和数据存储。对于 AutoPOD 访问，客户可以与其戴尔销售或技术支持代表安排时间。
SFSS V1.4 带有一个快速启动向导，如上所示，使部署更加容易。
安装戴尔 SFSS
戴尔已使 SFSS 几乎交钥匙安装为 VMware ESXi 和 Linux KVM 的预构建 VM。在本指南中，我们将介绍 VMware 利用 vCenter 的设置过程。请注意，需要 OMNI 插件才能通过 vCenter 访问 SFSS。
登录到 vSphere 后，以下屏幕显示已配置的具有 SFSS VM 的主机。它尚未通电，因此这是进入 SFSS 之前的下一步。
这显示打开 SFSS VM。
VM 已启动并准备好配置 SFSS。
我们已连接到 SFSS VM 准备就绪，因此这是访问 SFSS 的登录屏幕。
输入正确的凭据后，系统将显示系统健康摘要。下一步是选择 CDC 实例。
数据中心集群环境与主机详细信息一起显示。有两个 ESXi 主机，SFSS VM 已准备好启动。
从 CDC 实例显示中，选择 IP 地址管理将带您到具有地址详细信息的接口列表。该显示屏允许用户滚动浏览所有界面和配置详细信息。
选择一个接口将允许用户配置 IP 地址和关联的 SAN。系统支持 IPv4 和 IPv6。
下一步是创建 CDC 实例。该显示允许选择接口、CDC 实例 ID 以及是否应启用它。
CDC 实例告诉主机和存储如何交互。
在使用关联接口创建每个 CDC 后，将弹出此显示。
此屏幕显示已创建且现在已启用的两个 CDC ID。
启用 CDC 实例后，需要返回到 vCenter 以配置 NVMe 适配器。
将显示一个确认框，允许用户取消或接受配置的 NVMe 适配器。有一个选项可以选择合适的 NIC 并接受适配器。
接受后，适配器会出现在 vCenter 上屏幕的存储适配器部分下方。

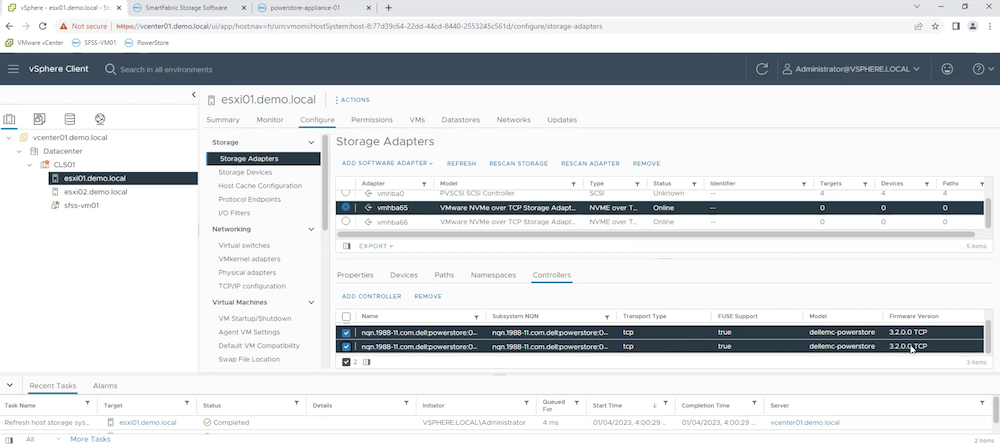

发现适配器后，它们将显示在 vCenter 中。验证已建立的连接后，返回到 SFSS 屏幕以验证 CDC 实例。
此屏幕显示 CDC 实例。单击 CDC 实例按钮将显示详细的主机屏幕。
左侧是两个实例，右侧显示所选 ESX 实例的主机详细信息。从这里，可以验证网络——这通常只在出现问题时才需要。对于此演示，使用 MobaXterm 通过 SSH 访问主机。
此屏幕仅显示对接口的 ping 以确保它们已连接。该演示有一个具有自动发现功能的 PowerStore，但可以强制从 PowerStore 进行发现。
此屏幕显示 PowerStore 子系统的详细信息。对于此演示，登录 PowerStore 将验证自动发现选项。
访问 PowerStore 如此简单这一事实验证了 SFSS 和 PowerStore 配置的自动发现选项。

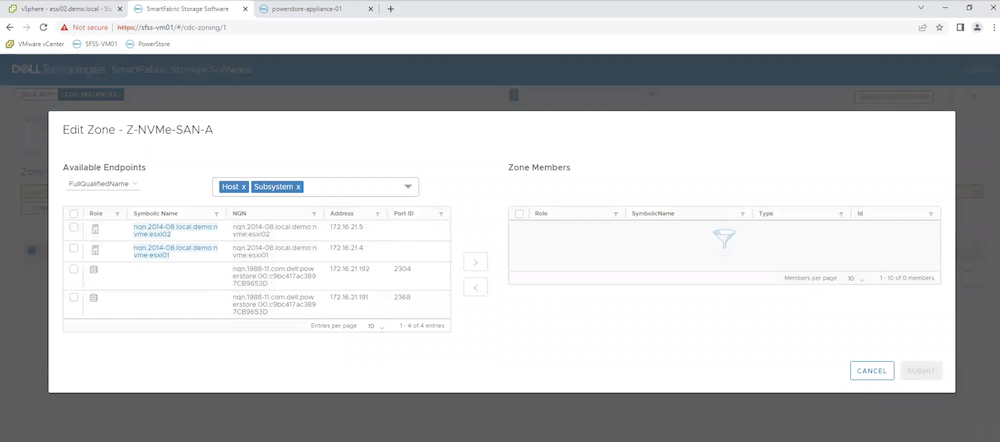

选择端点可以将所有端点移动到一个区域。
SFSS 还有一个很酷的功能，可以显示拓扑，将鼠标悬停在主机上可以显示其详细信息。
主机详细信息视图中有其他信息。返回 CDC 实例屏幕并选择其中一台主机，子系统详细信息将显示允许的 NQN。
主机详细信息框中还提供了查看区域组和区域名称的选项。
回到 PowerStore，只需添加 ESXi 主机即可自动发现 NVMe 启动器，如上所示。
PowerStore 管理屏幕显示主机和活动会话数。无需进一步配置即可获取此信息。
返回到 vCenter，验证 PowerStore 控制器信息和适配器详细信息很容易。选择任何适配器将显示适配器详细信息。
一旦一切都处于活动状态，返回到 PowerStore 为 ESX 创建一个卷。
在 PowerStore 管理器上，它显示主机已映射且配置已验证。
在 PowerStore 管理器中，创建一个卷并输入详细信息，包括卷大小。
下一步是从 vCenter 创建数据存储。
在集群视图中，选择数据存储。下面的屏幕显示了使用此演示所需的特定信息创建数据存储的步骤。
选择数据存储类型。
选择数据存储名称。

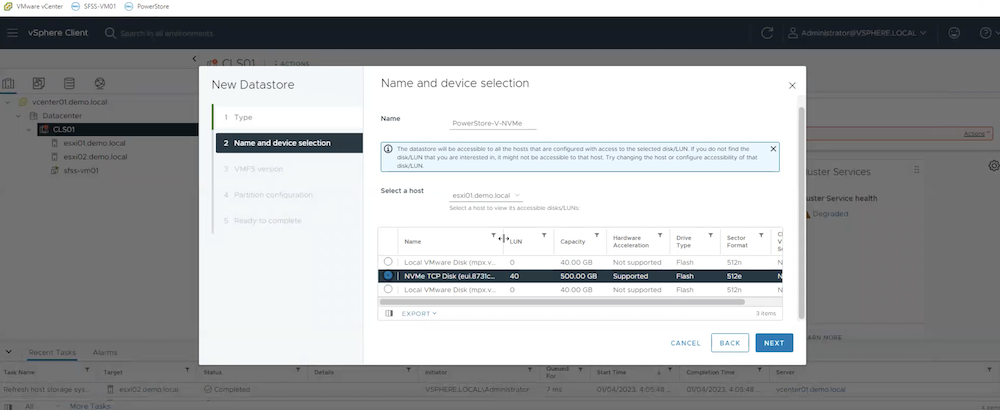

选择数据存储名称和设备。
指定 VMFS 版本。
最后，显示分区配置以供查看。单击“返回”按钮可以进行任何更改。
验证详细信息后，设置完成。在此之后，就没有什么可做的了，SFSS 只是简单地成为一个管理主机和 SAN 环境的开关。总的来说，这是一个极其简单的过程，所有关键方面都从上到下进行了精简。
最后的想法
对于考虑迁移到 NVMe/TCP 但担心管理主机和存储阵列之间的连接的复杂性和挑战的组织，戴尔的 SmartFabric 存储软件可以拯救他们。SmartFabric 存储软件使管理员无需手动配置每台主机以指向正确的基于阵列的发现控制器。SFSS 提供了一套完整的监控和报告功能，用于监控存储阵列的连接和性能，修复连接故障的发生，并生成报告。
随着 NVMe/TCP 环境扩展到企业级别，它成为一个密集的 IT 部署，可能有数千个 IP 端点。使用 NVMe/TCP 实施 SFSS 可以自动化整个过程，端到端，从主机和子系统的发现和注册到获取主机上的子系统存储。这允许 NVMe/TCP 使用低成本以太网 TCP/IP 网络扩展到企业级。
过去，大型企业环境会默认使用光纤通道而不是基于 IP 的技术，因为它易于部署，尽管它是一种昂贵得多的技术。现在有了基于标准的发现服务，如戴尔的 SmartFabric 存储软件，它既可扩展又自动化，企业可以自信而简单地部署新的存储子系统和主机。
